Isolier- und Bautenschutz mit Regupol® Bautenschutzmatten



Was ist eine Bautenschutzmatte?



Eine Bautenschutzmatte oder Bautenschutzbahn ist eine Trennschicht, die über empfindliche Baustoffe gelegt wird, um diese vor mechanischen Beschädigungen zu schützen.




Die Bautenschutzmatte ist nicht zu verwechseln mit sog. Bautenschutzanstrichen, die meist im Fundamentbau verwendet werden. Bautenschutzmatten bestehen meist aus zähelastischen Materialien, die relativ kratz-, reiß- und stoßfest sind. Außerdem bieten die Bautenschutzmatten einen gewissen Schutz gegen Stiche und Schnitte.



Eine Bautenschutzmatte liegt normalerweise zwischen Abdichtungsfolien, Dämmstoffen, Leitungs- und Rohrkanälen und deren Auflasten. Da sich eine Bautenschutzmatte nicht selten unebenen Untergründen anpassen muss, besteht sie aus elastischem, biegsamem Material.



Durch das Eigengewicht der Bautenschutzmatte liegt eine mindestens sechs Millimeter, oft aber dickere Bautenschutzbahn auch auf solchen Untergründen sicher und fest.



Neben ihrer mechanischen Schutzfunktion muss eine Bautenschutzmatte aber noch etliche zusätzliche Eigenschaften besitzen um tauglich für ihr breites Verwendungsspektrum zu sein.





Verrottungsfestigkeit von Bautenschutzmatten



Eine Bautenschutzmatte liegt fast immer dort wo Witterungseinflüsse auftreten. Dementsprechend kann eine Regupol Bautenschutzmatte nahezu unbegrenzt im Wasser liegen und ist zudem mikrobenresistent.



Auch nach Jahrzehnten vergraben unter Erde oder Splitt ist die zähelastische Schutzfunktion der Bautenschutzmatte nahezu unverändert.





Chemikalienverträglichkeit von Bautenschutzbahnen



Eine weitere wichtige Eigenschaft einer Bautenschutzbahn ist ihre chemische Verträglichkeit mit den verschiedensten Baustoffen und Hilfsmitteln.




Regupol Bautenschutzmatten sind relativ stabil im Kontakt mit in der Bauphase und während der späteren Gebäudenutzung verwendeten säurehaltigen Hilfsstoffen wie Reinigungs- und Pflegemitteln, mit Streusalz versetztem Wasser usw.



Auch basischen Substanzen, in gebrauchsüblicher Konzentration, kann eine Regupol Bautenschutzbahn lange standhalten.





Weichmacherwanderung unterbinden



Weichmacherempfindliche Kunststoffe müssen allerdings von den Regupol Bautenschutzbahnen durch eine Schutzschicht getrennt werden. Dies erfolgt durch eine Schutzfolie zwischen Bautenschutzbahn und z.B. der PVC-Abdichtung eines Flachdaches. Mehrere Regupol Bautenschutzprodukte haben aus diesem Grund bereits eine aufkaschierte Alufolie auf ihrer Unterseite, womit bei Verlegung der Bautenschutzmatte der Arbeitsschritt der Folienverlegung eingespart wird.





Die Anwendungsgebiete von Regupol Bautenschutzmatten



Abdichtungen von Flachdächern: Kunststoffbahnen und Bitumenschweißbahnen können selbst beim Begehen schon beschädigt und damit undicht werden. Deshalb wird die Bautenschutzmatte baldmöglichst auf die Dachabdichtungen verlegt um sie bereits während der Bauphase zu schützen.



Später trennt die Bautenschutzbahn die fest installierte Abdichtung von Kiesschüttungen, Begrünungen, Plattenbelägen, Pflanztrögen, Ständerwerken von Solaranlagen und anderen Aufbauten. Der Schutz von Flachdachabdichtungen ist das häufigste Einsatzfeld von Bautenschutzmatten.



Auf Umkehrdächern liegt die Regupol Bautenschutzmatte zwischen der Wärmedämmschicht und der Kiesschüttung, dem Begrünungssubstrat, Platten oder Stelzlagern.



Balkone und Terrassen:



Auf Balkonen und Terrassen trennen meist nur kleine zugeschnittene Teile der Bautenschutzmatte den Bodenaufbau von der Abdichtungshaut um zu verhindern, dass die Auflagefläche der Boden- bzw. Abstandskonstruktion die Abdichtung beschädigt.





Weitere Einsatzgebiete von Bautenschutzmatten:



Die Trennung von Beton- und Asphaltbelägen von Abdichtungen wie z.B. auf Parkdecks, großen Dachterrassen usw.



Im Fertighausbau wird die Bautenschutzmatte als Trennlage zwischen einzelnen Bauelementen verwendet um Beschädigungen durch Druck und Reibung zu verhindern.



Anspruchsvolle Funktionen der Körperschalldämmung kann eine Bautenschutzbahn hier jedoch nicht erfüllen, obwohl sie auch schalldämmende Eigenschaften aufweist.



Schalltechnische Resonanzüberhöhungen und mangelnde Isolierwirkung gegen tieffrequente Schwingungen können die Folge der unsachgemäßen Verwendung einer Bautenschutzmatte zu diesem Zweck sein. Deshalb hat BSW eine breite Produktpalette schwingungstechnischer Elastomere entwickelt.





Tiefbauwerke wie Tiefgaragen, Tunnel und Stollen, Galerien und Bunker:



Hier wird durch eine Bautenschutzmatte die Feuchtigkeitsabdichtung von der aufliegenden Last, meist Erdreich oder Schotter geschützt. Den zu diesem Zweck vollflächig verlegten Regupol® Bautenschutzbahnen kommt hier zugute, dass sie auch unter hohem Gewichtsdruck ihre Konsistenz bewahren und damit ihre Schutzfunktion erfüllen.





Rohleitungen und Luftkanäle:



Sie werden mit einer Bautenschutzmatte gegen Beschädigungen abgedeckt oder ummantelt. Bei Luftkanälen gebäudetechnischer Anlagen spielt der Schallschutz eine gewisse Rolle.





Ständerwerke von Photovoltaikanlagen:

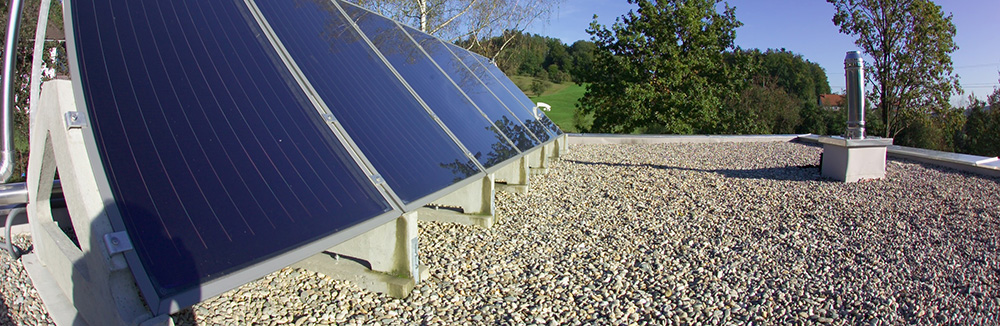

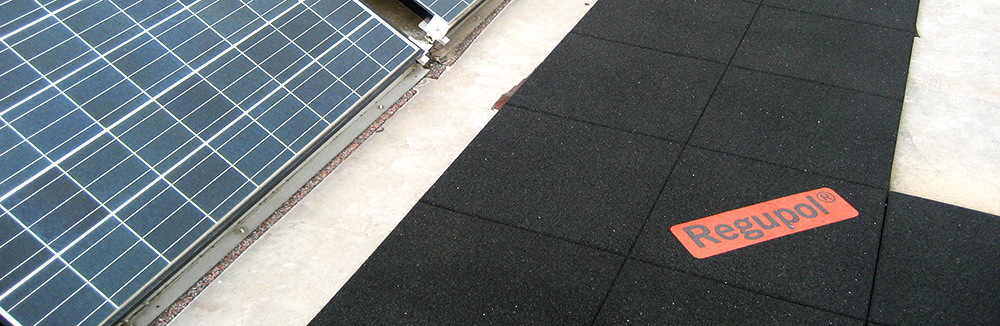

Photovoltaikanlagen gehören zu den aufwändigsten Aufbauten, die auf Flachdächern installiert werden. Die Standkonstruktion einer Photovoltaikanlage wird mit einer Bautenschutzmatte unterlegt um die Dachabdichtung vor Beschädigungen zu schützen.



BSW hat vor dem Hintergrund Jahrzehnte währender Erfahrung eine breite Palette der verschiedensten Regupol® Bautenschutzmatten entwickelt. Das Produktspektrum der Bautenschutzmatten umfasst acht verschiedene Bautenschutzbahnen und –platten mit zahlreichen Sonderausrüstungen, Dicken und Maßen.





Weitere Elastomere von BSW auf Flachdächern



Häufig werden in Zusammenhang mit der Verlegung von Bautenschutzmatten auf Flachdächern auch verschiedene Dachaufbauten installiert oder Nutzflächen eingerichtet.




Neben Photovoltaikanlagen, die auf Bautenschutzmatten gelagert werden, sind dies vor allem TGA-Anlagen oder deren Bestandteile, aber zunehmend auch intensiv genutzte Flächen wie Sport- und Spielplätze, Dachterrassen, Parkplätze und sogar Hubschrauber-Landeplätze.



Diese Aufbauten und Sondernutzungen werden meist auf anderen elastischen Materialien als Bautenschutzmatten gelagert, da sie häufig gegen Trittschall und Körperschall vom Rest des Gebäudes isoliert werden müssen.



Für auf Flachdächern installierte TGA-Anlagen, z.B. Pumpen, hat BSW die Elastomere Regupol® vibration und Regufoam® vibration zur Schwingungstechnik entwickelt.



Regupol® sound und Regufoam® sound sind die seit langem bewährte Trittschalldämmung unter Estrich, die auch auf stark belasteten Flachdächern zum Einsatz kommt.



Kinderspielplätze und Sportflächen werden auf Flachdächern mit playfix® ausgerüstet, der zuverlässigen Fallschutz bietet und eine trittschalldämmende Funktion hat.



All diesen Produkten von BSW ist gemeinsam, dass sie unter Umständen auch die Funktion von Bautenschutzmatten erfüllen können, was in einem Beratungsgespräch mit uns geklärt werden kann.



Die meisten Verantwortlichen in der Bauindustrie beschäftigen sich auch mit Transportfragen. Deshalb möchten wir Sie hiermit auf unsere Regupol® Antirutschmatten hinweisen. Sie sind das wichtigste Hilfsmittel zur zuverlässigen und professionellen Ladungssicherung.





Regupol® resist - Schutz vor mechanischen Beschädigungen



Mit seinem Isolier- und Bautenschutzprogramm ist BSW einer der Marktführer. Neben dem meistverkauften Standardprodukt Regupol® resist hat BSW außerdem spezialisierte Schutzbahnen entwickelt, die aufgrund ihrer besonderen Eigenschaften ganz spezielle Anforderungen erfüllen.



Die einfache und kostengünstige Verlegung bietet klare Vorteile gegenüber Schutzestrich, Schutzbeton oder Vormauerwerk. Baumängel durch beschädigte Abdichtungen und Isolierungen werden somit dauerhaft und zuverlässig vermieden. Regupol® Isolier- und Bautenschutz von BSW hat sich seit Jahrzehnten bewährt und ist unter Fachleuten eine gefragte Marke.



Die Vorteile



Elastisch



Das Material passt sich allen Unebenheiten des Untergrundes an, so dass komplizierte Formzuschnitte entfallen.





Korrosionsbeständig



Isolier- und Bautenschutz aus Regupol® ist nicht elektrostatisch aufladbar und verhindert die Elementbildung zwischen Metallen. Haltbar in aggressiven Medien Regupol® ist nahezu komplett resistent gegenüber belastetem Wasser und sonstigen Einflüssen aus Erdreich und Luft.





Chemische Einflüsse



Regupol® besitzt eine hohe Widerstandsfähigkeit gegen Säuren und Laugen.





Mikrobenfest



Regupol® ist beständig gegenüber Termiten, Pilzbefall, Insekten und Mikroben.





Dampfdiffusionsfähig



Keine Dampfsperre auf der verkehrten Seite.





Alterungsbeständig



Isolier- und Bautenschutz aus Regupol® ist außergewöhnlich verrottungsfest und behält seine Dauerelastizität sowie alle anderen Eigenschaften nahezu unbegrenzt.





Keinen Einfluss auf das Pflanzenwachstum



Isolier- und Bautenschutz aus Regupol® hat keinen Einfluss auf das Pflanzenwachstum unter begrünten Flächen.





Kein Aussintern



Regupol® sintert nicht aus (wie Beton- oder Estrichschutzschichten).





Anwendung Regupol® resist



Flachdächer



 unter Kies, Photovoltaik und Solarthermie-Anlagen, Pflanztrögen, Plattenbelägen, Begrünungen etc.




Terrassen und Balkone



- unter Betonplatten, (Holz-)Fliesen etc.





Parkdecks



- unter Beton oder Asphaltbelägen





Umkehrdächer



- unter Kies, Plattenbelägen, Stelzlagern etc.





Hoch-, Tief- und Ingenieurbau



- bei Betonkonstruktionen, Brückenbauwerken, Hoch- und Tiefgaragen, Druckstollen, Tunnelbauten, Lawinengalerien, Bunkern, Hangars, Munitionsdepots





Rohrleitungsbau



- zum Abdecken von Haubenkanälen und Rohrleitungen aus Beton, Metall oder Kunststoff





Luftkanalbau



- als schalldämmendes Material zur Außenbekleidung von Kanälen aus Blech, Asbestzement, Kunststoff etc.





Abdichtungen



- zum Schutz von Bitumenbahnen, Schweißbahnen, Kunststoffbahnen





Dämmstoffe



-zum Schutz von Dämmstoffen wie Polystyrol, Polyurethan, Glas und Mineralfasern etc.





Regupol® resist Produktinformationen



Regupol® resist ist das vielseitigste Material zum Schutz von Abdichtungen und Isolierungen. Regupol® resist besteht aus PUR-gebundenen Gummigranulaten und -fasern und ist nach DIN 18531 als Schutzlage anerkannt.



Regupol® resist bietet gegenüber Schutzestrich oder Schutzbeton klare technische, physikalische und finanzielle Vorteile. Regupol® resist lässt sich leicht verlegen, seine Haftfähigkeit zum Untergrund mit Heißbitumen, Spezial-Adhäsivklebern und Kunststoffklebern ist optimal.




Material


PUR-gebundene Gummigranulate und -fasern




Flächengewicht



ca. 6 kg/m² bei 8 mm Dicke




Maße Platten


2.300 x 1.150 x 6 mm

2.300 x 1.150 x 8 mm

2.300 x 1.150 x 10 mm

2.300 x 1.150 x 12 mm

2.300 x 1.150 x 15 mm

2.300 x 1.150 x 20 mm

weitere Formate und Zwischendicken auf Anfrage




Maße Bahnen


10.000 x 1.250 x 6 mm

8.000 x 1.250 x 8 mm

6.000 x 1.250 x 10 mm

je 11 Rollen auf Europalette

Konfektionsware in verschiedenen Längen, Dicken (bis 20 mm), Breiten (ab 50 mm) auf Anfrage




Kältebeständigkeit

bis -40 °C




Wärmebeständigkeit



Bis +120 °C , bei Verlegung unter Bitukies oder Heißbitumen muss der lineare Ausdehnungskoeffizient beachtet werden
(nähere Information auf Anfrage).




Zugfestigkeit



bei Zugbelastung = 0,50 N/mm2, in Anlehnung an DIN EN ISO 1798 Regupol® resist




Reißdehnung



= 45 %, in Anlehnung an DIN EN ISO 1798




Druckspannung



bei 25 % Verformung 0,55 N/mm2, DIN EN ISO 3386/2




Wärmeleitfähigkeit



Rechenwert λZ = 0,14 W/mK




Brandverhalten



E nach DIN EN 13501-1





Ausdehnungskoeffizient



ca. 23,1 x 10-5 / °C






Wasserdampfdiffusionswiderstandszahl



21,6 μ (wasserdampfdiffusionsäquivalente Luftschichtdicke sd: 0,21 m)






Weichmacherwanderung




Bei Verlegung auf nicht gummiverträglichen Abdichtungsfolien können evtl. Weichmachermigrationen entstehen. Für solche
Abdichtungssysteme verwenden Sie bitte Regupol® resist solar AK.






Schutzlage



nach DIN 18531




Die angegebenen Werte verstehen sich als Richtwerte. Bei den abgebildeten Fotos handelt es sich lediglich um Beispielanwendungen. Unsere Informationen entbinden jedoch nicht von der Pflicht, Verwendungsmöglichkeiten selbst zu testen.
